Máy quấn dây tự động MTEKCO-AT120 là máy quấn đa năng. Sử dụng trong hoạt động sửa chữa và sản xuất:
- Quấn các loại biến áp xung, biến áp EI, UI, OPT (Biến áp xuất âm)..
- Quấn các loại cuộn cảm, phân tần, coil dây điện từ.
- Quấn động cơ 1 phase, 3 phase có công suất dưới 4KW ( quấn tại tốc độ thấp để đạt momen tối đa).
- Quấn các loại rulo dây thành phẩm bất kỳ có yêu cầu kỹ thuật quấn cần rải dây và lên lớp với trọng lượng cuộn dây trên trục dưới 1Kg.
Mô tả
Máy quấn dây tự động MTEKCO-AT120G là mẫu máy quấn đa năng trong dòng máy AT120 series. Cơ chế hoạt động, kiểu dáng, kích thước và phần mềm giống tương tự model MTEKCO-AT120.
MTEKCO-AT120G được trang bị thêm hộp giảm tốc Planet tỷ số truyền 1:5 cho momen quấn đầu trục tối đa lên tới 12Nm. Momen quấn cao hơn giúp AT120G có thể quấn dây lên tới 1.8mm (Tối đa 2mm với các cuộn dây có đường kính cuộn dưới 40mm).
Việc trang bị thêm hộp giảm tốc làm tăng momen quấn nhưng đồng thời làm giảm tốc độ quấn của máy.
Các sản phẩm có thể quấn trên máy, bao gồm: Quấn động cơ 1 pha, 3 pha không đồng bộ, quấn biến áp xung, biến áp cách ly, quấn OPT (output transfomer), quấn cuộn coil, cuộn cảm.. và các loại cuộn dây lên lớp thành phẩm khác.
THÔNG SỐ KỸ THUẬT
| Model: | MTEKCO-AT120G |
| Số đầu trục quấn | 1 đầu trục quấn – 1 tay rải dây |
| Quy cách trục quấn |
Tùy theo từng lô hàng sản xuất, đầu trục máy có thể sử dụng khớp nối tiện đồng tâm trục âm lỗ 14mm hoặc đầu trục collet kẹp dao lỗ 10mm. Tùy chọn trục máy đi kèm:
|
| Hệ điều khiển máy |
|
| Tốc độ quấn | Tốc độ quấn điều chỉnh từ 0-500rpm ( Áp dụng từ phiên bản máy sản xuất năm 2023) |
| Đường kính dây quấn | 0.1-1.8mm – Tối đa dây 2.0mm cho các loại phân tần, cuộn coil, biến áp đường kính cuộn dưới 40mm (Áp dụng đối với loại dây đồng, các loại dây mềm có thể có đường kính quấn lớn hơn). |
| Bước rải dây vô cấp cài đặt | 0.01-5.0mm |
| Hành trình rải dây khả dụng | 150mm |
| Khoảng cách từ tâm trục quấn tới trục rải dây lớn nhất | 180mm (Quấn động cơ với khuôn tối đa 300mm) |
| Động cơ quấn dây | Hybrid Servo – Momen trục quấn tối đa 12Nm – Có sử dụng hộp giảm tốc Planet (MTEKCO-AT120 không sử dụng) |
| Động cơ rải dây | Stepper motor |
| Số lượng chương trình lưu trữ | 50 Chương trình riêng biệt |
| Điện áp | AC220V, 50HZ |
| Kích thước phủ bì | 400x400x350mm |
| Khối lượng NET | 15Kg |
| Phạm vi ứng dụng |
|
ỨNG DỤNG
MTEKCO-AT120G có các ứng dụng tương tự model MTEKCO-AT120. Điều khác biệt là AT120G cho momen quấn lớn hơn, khỏe hơn khi sử dụng thêm hộp giảm tốc Planet.
Máy có thể quấn được đa dạng nhiều sản phẩm khác nhau. Các sản phẩm quấn trên máy có trọng lượng tối đa không vượt quá 3Kg và cỡ dây đồng tối đa sử dụng không vượt quá 1.8mm (tối đa 2.0mm với cuộn cảm, cuộn coil dây đồng có đường kính cuộn dưới 40mm).
1. Ứng dụng trong quấn biến áp
MTEKCO-AT120G quấn được hầu hết các loại biến áp phổ thông, bao gồm: Biến áp xung, biến áp cách ly (EI, UI..), biến áp xuất âm OPT (out put transfomer – sử dụng trong ampli đèn).
Một số chức năng nổi bật:
- Chức năng dừng theo ý muốn pause/ resume.
- Có thể quấn theo từng lớp một.
- Dừng tại vòng quấn bất kỳ có cài đặt trước, tối đa 12 điểm.
- Rải tự động với độ chính xác cao sử dụng động cơ Servo và Step kết hợp điều khiển PLC.
- Giao diện sử dụng Tiếng Việt đơn giản, dễ dùng.
- Hỗ trợ tính năng ổn định lên lớp dây.
- Có thể tùy chỉnh tốc độ ngay cả khi máy đang hoạt động….
2. Ứng dụng trong quấn phân tần, cuộn cảm, cuộn coil dây điện từ
Ứng dụng trong quấn các loại linh kiện điện từ, cuộn hút, cuộn coil và các sản phẩm cuộn dây điện từ có yêu cầu quấn rải dây, lên đều lớp.
- Cho phép tự động về home sau khi quấn xong.
- Cho phép cài điểm home ban đầu cho mỗi chương trình.
- Đồng bộ tốc độ 2 trục chính xác.
- Kiểm soát hành trình rải dây tuyệt đối, không sai lệch và rải ra ngoài hành trình đã cài đặt.
- Cho phép giảm tốc ở các vòng đầu và cuối mỗi lớp giúp lên lớp ổn định hơn. Gia tốc trở lại với các vòng ở giữa lớp.
- Cho phép quấn kiểm soát tới từng lớp dây.
- Tự động tính số lớp cần quấn….
3. Ứng dụng trong quấn động cơ không đồng bộ 1 pha, 3 pha
Tích hợp tính năng quấn động cơ lên máy quấn dây MTEKCO-AT120G là sự kế thừa phần mềm trên phiên bản dòng máy ATS series. Sự kế thừa này giúp AT120 series trở nên linh hoạt hơn, tối ưu chi phí đầu tư, sử dụng hiệu quả hơn. AT120G có thể:
- Quấn được các loại động cơ 1 pha, 2 pha dưới 11KW (Sử dụng quấn với tốc độ dưới 100 vòng/phút để có đủ momen)
- Khả năng quấn tối đa 8 tép dây có rải dây.
- Rải dây tự động trong mỗi tép.
- Rải sang tép dây kế tiếp tự động sau khi quấn xong, bỏ qua tép có cài đặt bằng 0.
- Tự động về Home sau khi quấn xong.
- Lựa chọn chiều quấn, chiều rải dây linh hoạt.
- Lựa chọn vị trí gốc linh hoạt.
4. Ứng dụng trong quấn các loại cuộn dây thành phẩm
Sử dụng được trong các ứng dụng quấn các loại dây thành phẩm kim loại, phi kim loại có yêu cầu quấn rải dây và lên lớp.
HÌNH ẢNH CHI TIẾT
1. Giao tiếp điều khiển thân thiện
MTEKCO-AT120G sử dụng phần mềm điều khiển quấn chuyên dụng do MTEKCO nghiên cứu và phát triển. Phiên bản phần mềm dành riêng cho dòng máy AT120 series: AT120 Ver4.23
Giao tiếp điều khiển và cài đặt thông qua màn hình hiển thị LCD (HMI công nghiệp). Toàn bộ các thông số cài đặt sẽ được nhập trực tiếp từ bảng màn hình trên máy.
Ngoài khu vực màn hình điều khiển, máy trang bị thêm các phím bấm vật lý để người vận hành có thể sử dụng dễ dàng hơn trong điều khiển máy chạy, dừng, tạm dừng và tiếp tục nhanh nhất.

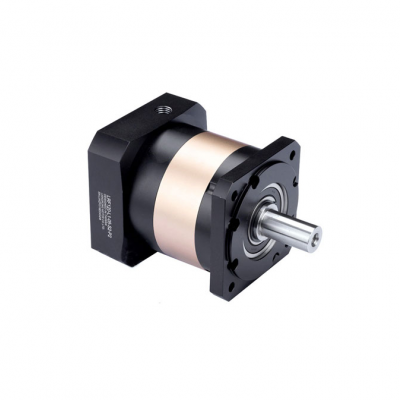

2. Motor quấn Hybrid Servo và Giảm tốc Planet
Có thêm lực quấn, tăng momen quay bằng sử dụng hộp giảm tốc Planet là 1 phương án chỉ có trong các dòng máy quấn semi auto MTEKCO. Chi phí trên 1 hộp giảm tốc là không hề nhỏ, chúng tôi đổi lại sự chính xác và khả năng chịu tải trọng lớn trên loại giảm tốc này.
Sự kế hợp của Planet Gear và motor quấn Hybrid Servo cho trục quấn là 1 cấu hình mới, cao cấp trên máy quấn dây. Phần lớn máy hiện tại vẫn dùng động cơ DC hoặc AC motor – Biến tần kết hợp với phanh điện. Việc điều khiển theo cấu hình cũ không thể đảm bảo độ chính xác 100% bởi thuật toán PID cho các thiết bị này vẫn có độ dao động nhất định.
Với AC Servo hay Hybrid Servo điều khiển truyền thẳng kết hợp điều khiển vòng kính phản hồi sẽ đáp ứng độ chính xác gần như tuyệt đối. Điểm đầu và cuối là trùng nhau, 1 vòng chuẩn sẽ được xác lập mà không có sai số.
3. Hoạt động ổn định với nền tảng PLC control
Phần mềm AT120 Ver4.23 hoạt động trên lõi PLC với tốc độ xử lý nhanh, hoạt động ổn định và chính xác. Nền tảng này giúp máy hoạt động tốt trong điều kiện nhiễu hoặc bị ảnh hưởng bởi môi trường.
Tốc độ phản hồi và đồng bộ tốc độ 2 trục theo tỷ lệ rất mượt mà và chính xác. Điều này rất phức tạp và khó kiểm soát nếu phần mềm xây dựng trên lõi bảng mạch tự sản xuất.
4. Trục quấn linh hoạt
Cốt trục máy sử dụng khớp nối đồng tâm gia công theo nguyên công cắt dây CNC và tiện, đảm bảo độ đồng tâm cho trục nối. Điều này cũng không bắt buộc.
Khách hàng cũng có thể tùy chọn nhiều loại khớp nối khác nhau như đầu collet kẹp dao hoặc đầu măng răng kẹp mũi khoan để linh hoạt thay đổi kích thước đường kính cốt trục quấn.
Lưu ý:
Trục quấn dây lắp vào khớp nối trên máy AT120G là trục 14mm của hộp giảm tốc Planet. Trục của AT120 khi lắp vào khớp nối là trục 8mm (Đường kính của trục motor Servo).
5. Thiết kế hiện đại
Máy móc đôi khi không chỉ là máy móc cục mịch. Giảm thiểu đi những gì gọi là cứng nhắc trên 1 chiếc máy quấn, MTEKCO thiết kế dòng máy AT120 series theo phong cách nhỏ gọn, tối ưu và hiện đại.
Máy có thể được đặt gọn gàng trên bàn thao tác, đặt lên bệ máy riêng hoặc bất kỳ không gian nhỏ hẹp nào. Thiết kế của MTEKCO cho dòng máy này cũng được Khách hàng đánh giá rất cao, rất thẩm mỹ. Đặc biệt các Khách hàng khó tính, tỉ mỉ trong lĩnh vực Ampli đèn cũng có nhận xét rất tích cực khi máy còn tạo thêm cảm hứng làm việc!
Lưu ý:
Máy có cùng thiết kế, kiểu dáng và kích thước so với model MTEKCO-AT120
6. Dễ dàng căn chỉnh tay rải dây
Tùy theo từng sản phẩm, người vận hành có thể căn chỉnh các pully dẫn dây trên tay rải ra hoặc vào sát với cuộn dây hơn. Có thể tùy chỉnh tay rải nằm ngang hoặc bẻ góc lên trên sao cho đường dây vào cuộn dễ dàng nhất.
Đối với quấn các cuộn dây lớn, MTEKCO-AT120G có thể lược bỏ luôn tay rải dài để và tùy biến lại cách bố trí các pulley sao cho khoảng cách từ tâm trục quấn tới tay rải là lớn nhất có thể. Việc bố trí là linh hoạt, không nhất thiết phải theo nguyên bản ban đầu của máy.
7. Nhận diện thương hiệu
MTEKCO-AT120G có dòng chữ MTEKCO được cắt trên nắp máy. Cùng với tông màu Vàng- Đen đặc thù thì đây là đặc điểm nhận diện sản phẩm của MTEKCO.
Mỗi một máy đều có model và series nhận dạng, chúng tôi dựa trên cơ sở này để xác nhận sản phẩm chính hãng, thực hiện các chính sách hỗ trợ kỹ thuật, bảo trì, bảo hành khi Khách hàng sử dụng.
